请添加图片描述

一、拓扑

二、配置

1、配置接口环回IP

IP如拓扑所示

2、配置rip及ospf

RIP

r1请添加图片描述
ospf

r4请添加图片描述

配置完成后检查ospf 邻居表
r4请添加图片描述

r6请添加图片描述
建邻成功,配置正确

3、进行重发布

在r2/3
的ospf 协议中将rip重发布
请添加图片描述
同样在rip协议中将ospf重发布
请添加图片描述

注意:
1、r2与r3的环回通过各自的动态协议学到的路由,将通过重发布进行双向传递,故会出现路由回馈,在路由表中将会呈现负载均衡,造成选路不佳

请添加图片描述

2、ospf中学到的环回将是32位的路由,故r2将有两条到r3环路的路由,一条24位,一条32位,重发布到RIP也将学到两条,之后R3重发布到OSPF时,R4也会有两条到R3环回的路由,故需要将r3环回的接口改成广播型ospf network-type broadcast

如r4上
请添加图片描述
修改r3 环回接口的ospf 工作类型
请添加图片描述

修改后的路由
r4
请添加图片描述

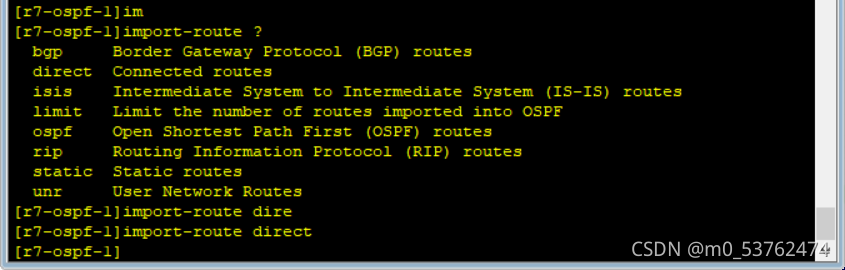

4、将r7d的环回重发布到ospf请添加图片描述

重发布R7的环回后 ,R1上的路由请添加图片描述

这时,R1/2/3/4 到R7的路由没有问题

R1请添加图片描述

R2请添加图片描述
R3请添加图片描述

R4请添加图片描述
但一旦R2/3与R4之间的线路断掉一次再启动
R1/2/3/4 到R7的路由将成环
R1
请添加图片描述
R2请添加图片描述

R3请添加图片描述

R4请添加图片描述
这是由于R3断开重学R7的路由是域外路由,优先级为150;而断开后,R3可以通过R1的RIP 路由学到R7的路由,优先级为100,故舍弃;而R4上将会传来两条去R7的路由,一条由R3通过RIP学到的域外路由,一条由 R7 重发布学来的域外路由,而且两条优先级都是150;优先级相同就需要比较度量,R3与R4直连,优于R7;故R3又会将从RIP 学到的发送给R4,R4 学习,环路产生。而且,R4 又会发送给R5,但是R6也会将R7的域外路由发给R5,故R5上有两条到R7的路由
如下

R5请添加图片描述

5、路由策略----干涉选路,解决以上问题

1、破环
当R34或者 R24 的直连断开重连后,将产生环路
在R1上修改由R1学来的 域外R7 环回 路由的优先级 为151
R1
抓取
在这里插入图片描述
策略
在这里插入图片描述
在RIP协议中应用策略

在这里插入图片描述
查看修改后的路由优先级

在这里插入图片描述

2、选路
由于路由回馈,R1 去 2.2.2.0/24、3.3.3.0/24、34.1.1.0/24、24.1.1.0/24 网段都呈现负载均衡状态,如下图
R1请添加图片描述
请添加图片描述
利用华为的偏移列表,在R2控制层面流量传输的接口,修改流量出的度量
配置
1、在R2 利用前缀列表抓取流量请添加图片描述
2、在控制层面流量传输接口,修改度量(注意流量进出方向)

请添加图片描述
3、在R3 进行相同配置请添加图片描述
请添加图片描述
查看R1路由表
在这里插入图片描述
同理,R4 可以通过修改路由的类型,达到最佳选路
R4 修改前
在这里插入图片描述
配置
1、R2 R3 抓取流量请添加图片描述
请添加图片描述
2、路由策略
R2
请添加图片描述
R3请添加图片描述
修改后R4的路由请添加图片描述
